Páirteanna Scafall Ring Lock: Sonraíochtaí Comhpháirte, Lamháltais agus Treoir Cheannach

Tháinig trí choimeádán de scafall glas fáinne ar an Luan. Faoin gCéadaoin bhí foireann an tsuímh tar éis diúltú do bheirt acu - ní toisc go raibh an cruach tanaí nó an galbhánú fánach, ach toisc nach mbeadh na lanna mórleabhair ina suí sna rósanna de na caighdeáin a bhí ar an láthair cheana féin. Ar pháipéar bhí sé "an córas céanna". Sa lámh, bhí sé scrap.

Is é sin an réaltacht laethúil maidir le páirteanna scafall glas fáinne a cheannach. Breathnaíonn an córas uilíoch, ach tá an geoiméadracht dílseánaigh: tá difríocht idir an spásáil rosette, leithead sliotán, próifíl lann agus tiús ding idir na monaróirí, agus is annamh a ghlasann páirteanna ó dhá shlabhra soláthair éagsúla le chéile . Tagann comhoiriúnacht roimh phraghas agus roimh am luaidhe. Seo a leanas féachaint páirt-ar-pháirt ar cad a dhéanann gach comhpháirt, cén toise a chinneann cibé an n-oireann sé, agus cad atá le seiceáil sula sínítear ordú ceannaigh.

Páirteanna Scafall Ring Lock Sracfhéachaint

Tá fráma glas fáinne le chéile ó sheacht ngrúpa feidhme. Díolann soláthróirí iad ar leithligh, agus caithfidh siad go léir teacht ón teaghlach céimseata céanna.

Tábla 1: na grúpaí comhpháirteanna i gcóras glasála fáinne agus an tsonraíocht a chinneann an bhfuil cuid oiriúnach.
Comhpháirt	Job a dhéanann sé	Sonraíocht a chinneann oiriúnach
Caighdeán ingearach	Iompraíonn ualach ingearach, socraíonn airde ardaitheoir	Feadán 48.3 x 3.2 mm, Q355B, rósanna gach 500 mm
Mórleabhar	Naisc caighdeáin ag gach leibhéal	Faid bhá 0.73-3.07 m, foircinn lann brionnaithe
Brace trasnánach	Coinníonn sé bánna cearnacha, cuireann sé in aghaidh ualach cliathánach	Feadán 48.3 x 2.5 mm, meánmhéide go leithead an bhá agus ardaitheoir
Bioráin dingeacha	Glais an lann isteach sa rosette	Drop-brionnaithe, meaitseáilte le leithead sliotán an rósaí
Jack bonn	Leibhéil an fráma, aistríonn sé ualach go talamh	Scriú 38 mm, pláta 150 x 150 mm, coigeartú 300 mm
U-cheann nó ceann forc	Tacaíochtaí bíomaí agus formwork ag an mbarr	pláta 150 x 150 mm; ceann forc le haghaidh adhmaid H20
Ardán agus cosaint imeall	Deic oibre agus cosaint titim	planc 320 mm, bord ladhar 150 mm

Mar aon le ceangail, dréimirí agus cláir ladhar, is iad na grúpaí sin a dhéanann suas an bille iomlán ábhar — ar choinníoll go n-ordaítear gach líne de réir phatrún rósaidí monaróir amháin.

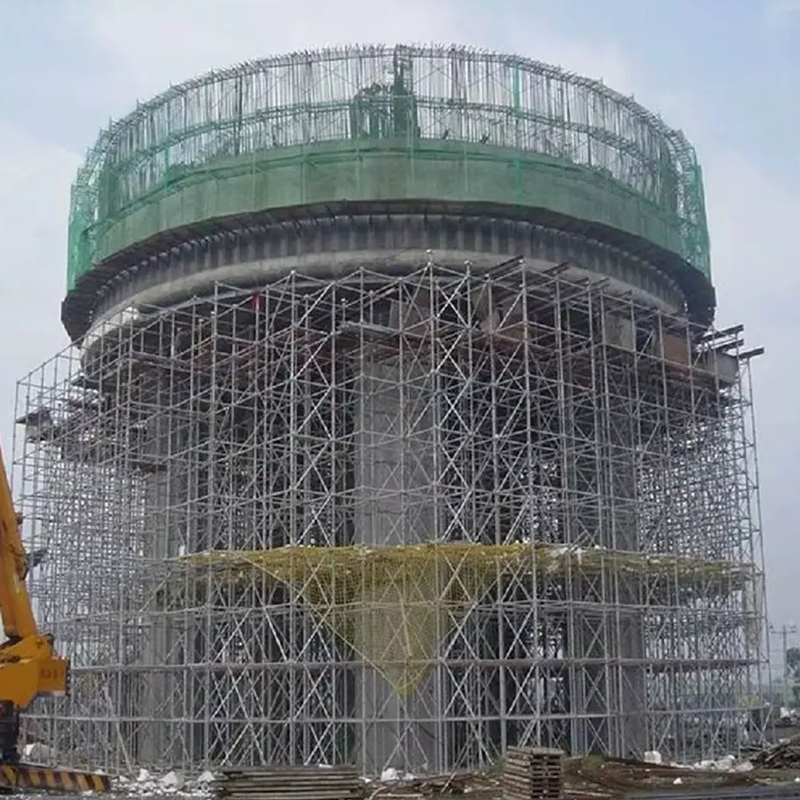

Hot-Dip Galvanized Ringlock Scaffolding for Heavy Infrastructure

Scafall Ringlock Galvanized Hot-Dip le haghaidh Bonneagar Trom Córas modúlach fáinne glas le glasáil dingeacha ar stíl rósaidí, cruach Q345B, bailchríoch ghalbhánuithe te-tumtha, agus naisc 8-bhealach le haghaidh tacaíochta droichid agus tionsclaíochta. Féach Táirge →

Caighdeáin Ingearacha: Socraíonn Spásáil Rosette an Eangach Iomlán

Is é an caighdeán ingearach an ball ualachiompartha. Is é an méid glas fáinne coitianta 48.3 mm trastomhas lasmuigh le balla 3.2 mm i cruach Q355B, le spigot ag foirceann amháin le haghaidh splicing agus rósanna táthaithe ag eatraimh sheasta. Leaganacha shoring Trom céim suas le feadán 60.3 mm.

Ar fhormhór na gcóras is é 500 mm an pháirc róiséid, agus ritheann faid chaighdeánacha ó 0.5 m go 3.0 m in incrimintí 500 mm. Socraíonn an uimhir shingil sin fad gach mórleabhair, méid gach brace, spásáil gach pleancanna agus airde gach ardaitheoir. Athraigh an modúl agus athraíonn an chatalóg iomlán leis.

Cad atá le tomhas nuair a thuirlingíonn an chéad phailléid

Tomhaistear páirc róiséid idir na lárionaid táthaithe, ní ó cheann an fheadáin.
Leithead sliotán agus tiús lann le chéile — is nasc scaoilte é sliotán 10 mm le lann 9.5 mm.
Trastomhas feadáin agus tiús bhalla le calliper; Díoltar feadán 48.0 mm mar 48.3 mm níos minice ná mar a admhaíonn aon duine.
Fad spigot agus suíomh poll an bhioráin, toisc go n-iompaíonn spigot gearr splice ina chomhpháirteach maisiúil.

Mórleabhair, Dingeacha agus Rosettes: Iompraíonn an Ceangal an tUalach

Ní boltaítear mórleabhar glas fáinne. Titeann a lann brionnaithe isteach i sliotán sa rósóg agus tiomáintear bioráin ding síos chun é a ghlasadh: buille casúir amháin, gan aon chúplóirí scaoilte. Iompraíonn an rosette de ghnáth ocht sliotán ag 45 céim , mar sin buaileann mórleabhair le chéile go dronuilleach agus ritheann braces amach go trasnánach ón nód céanna.

Is iad faid bhá caighdeánach 0.73, 1.09, 1.40, 1.57, 2.07, 2.57 agus 3.07 m, agus bá 2.07 m le ardaitheoir 2.0 m an chumraíocht oibre is coitianta. Níl ann ach glas fáinne na ceithre phríomhtheaghlach córais scafall ; tá an smaoineamh modúlach ag na cinn eile, ach is é glas fáinne amháin a chaighdeánaíonn an nód féin. Is earraí inchaite iad na dingeacha, mar sin déan 5–8% de na spártha a ordú seachas fáil amach faoin nganntanas ag an mbarr-ardaitheoir. Agus cigireacht á dhéanamh agat, féach ar an táthú lann-go-feadán - scoilteann lanna teilgthe ar an ngualainn, lúbann na lanna brionnaithe ar dtús agus is féidir iad a fheiceáil sula dteipeann orthu.

Braces Trasnánach: An Chuid a Choimeádann Cearnóg Bhá

Déanann dhá chaighdeán agus dhá mhórleabhar inse. Is é an brace a dhéanann struchtúr triantánach é. Feadán 48.3 x 2.5 mm a bhíonn i lúibíní bá de ghnáth agus cinn seasta nó sclóine cothrom le leithead an bhá agus airde an ardaitheora le chéile – ní bheidh brace 2.07 x 2.0 m oiriúnach do chuan 2.57 m.

De ghnáth is é an cleachtas dearaidh ná bracadh lán-bhá san ardaitheoir íochtair, ansin bánna claonta ag eatraimh trasna gach aghaidhe, agus an plean ag na leibhéil ceangail. Baineann an patrún cruinn le líníocht an dearthóra, ach is gnách gurb é an chuid a théann mícheart ná an t-ordú: mórleabhair a chomhaireamh, braces dearmadta.

Deimhnigh go bhfuil an brace ag teacht le fad an chuain agus airde an ardaitheora, ní hamháin an chuan.
Seiceáil trastomhas bioráin ceann i gcoinne sliotán an rosette; bioráin undersized creathadh amach.
Diúltaigh feadáin chromtha - tarraingíonn bogha 20 mm an chuan as pluma agus é á ghlasáil.

Bunáiteanna Jack, U-Cheanna agus Bun an Chonair Ualaigh

Is scriú soladach é bonn Jack inchoigeartaithe, go coitianta 38 mm trastomhas agus 600 mm ar fad, táthaithe go pláta 150 x 150 x 8 mm le thart ar 300 mm de choigeartú inúsáidte. Is le haghaidh leibhéalta atá an coigeartú sin, ní chun an fráma a shíneadh: titeann an toilleadh de réir mar a shíneann an scriú, mar sin coinnigh an snáithe nochta gearr agus iompróidh an pláta ar bhord aonair a leathnaíonn an t-ualach.

Baineann an loighic chéanna ag an mbarr. Iompraíonn cinn-U le plátaí 150 x 150 mm bíomaí agus foirm-obair, agus coinníonn cinnirí forc bíomaí adhmaid H20 ina seasamh. Titeann an dá cheann isteach i mbarr caighdeánach nó isteach ar spigot, mar sin caithfidh an ceann an feadán a mheaitseáil, ní hamháin an t-ualach. Ar sheachadadh, seiceáil an pláta weld, rolladh an scriú ar dhromchla réidh le haghaidh straightness, agus snáitheanna péinteáilte a dhiúltú - seithí péint scoilteanna agus urghabháil an cnó.

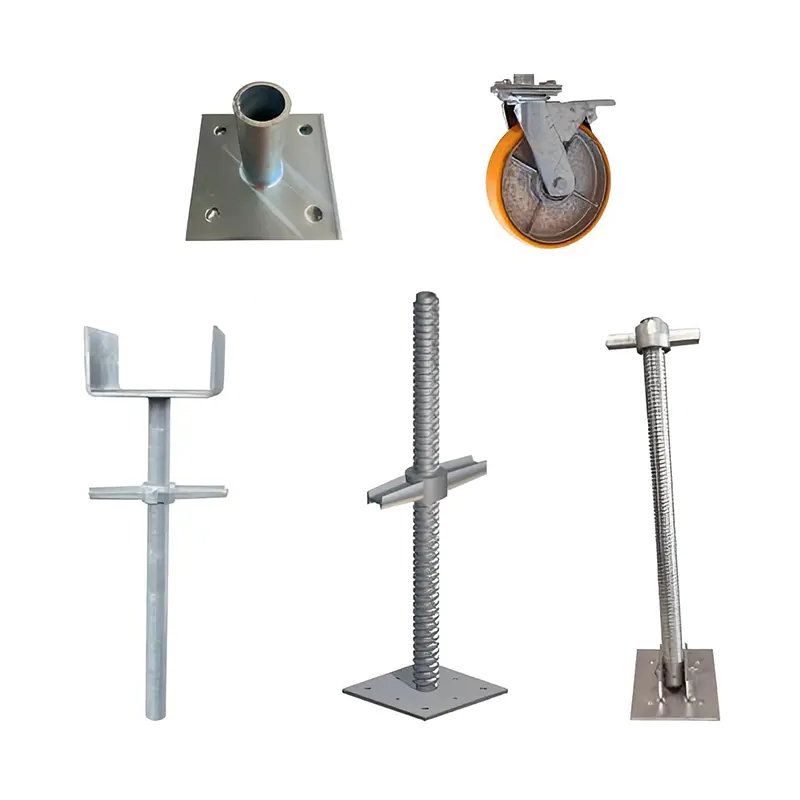

Adjustable Base Jack for Scaffolding and Formwork Support

Bonn Jack Adjustable le haghaidh Tacaíocht Scafaill agus Formwork Leibhéil bunseaca snáithithe talamh míchothrom, coigeartaíonn sé 50-300 mm, tacaíonn sé le 50-100 kN, agus luíonn sé glas diosca, formwork, agus córais scafall caighdeánach. Féach Táirge →

Ardáin, Boird Toe agus na hOrduithe Gabhálas Dearmad ar Chuid is mó d'Orduithe

De ghnáth bíonn pleancanna cruach 320 mm ar leithead le crúcaí a thiteann thar an mórleabhar, agus meáchan 12-18 kg i ngach ceann acu, rud a fhágann gur cinneadh láimhseála iad chomh mór leis an gceann struchtúrach. Tá boird ladhar 150 mm ar airde; Is iad cuaillí ráillí cosanta agus cúplóirí dúbailte an chosaint imeall. Leathnaíonn lúibíní taoibh an t-ardán gan caighdeáin a chur leis, agus is é sin an áit a dtagann go leor den ghnóthachan táirgiúlachta i gcóras glas fáinne.

Is iad na codanna a chuireann moill ar aistriú beagnach riamh na príomhbhaill. Is iad na cinn bheaga: bioráin spigot, gearrthóga sábhála, coiléar, aonaid dréimire, cúplóirí ceangail agus cinn forc. Tóg an bille ábhar mír ar mhír, líne amháin in aghaidh an chomhpháirte, agus imíonn an ganntanas.

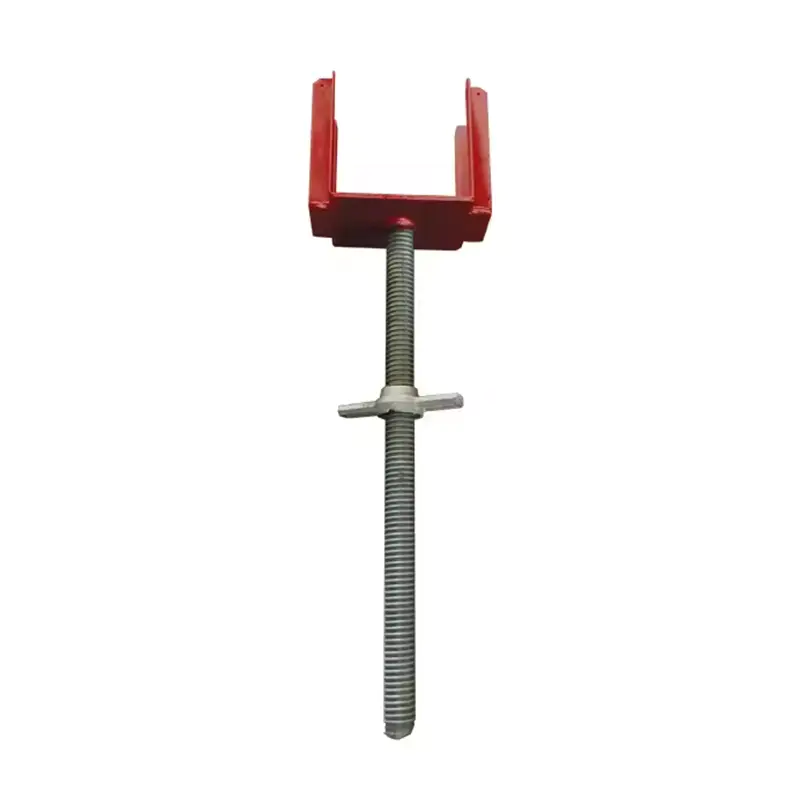

Fork Head Support for Formwork Ribs and Beams

Tacaíocht Ceann Forc le haghaidh Easnacha agus Bíomaí Formwork Tacaíonn ceann forc le easnacha foirm-oibre agus bíomaí le coigeartú snáithithe ±0.5 mm, cruach Q235/Q345, agus bailchríoch ghalbhánuithe te-tumtha le haghaidh foirm-obair ar scála mór. Féach Táirge →

Grád Cruach, Galbhánú agus Lamháltais: Cad atá le Seiceáil ar Sheachadadh

Is féidir le dhá ordú breathnú comhionann ar liosta luchtaithe agus iad féin a iompar go difriúil tar éis dhá bhliain lasmuigh. Míníonn grád, tiús bhalla agus bailchríoch beagnach an difríocht ar fad.

Tábla 2: bailchríocha dromchla le haghaidh páirteanna glasála fáinne agus cad a chiallaíonn gach ceann acu thar thionscadal ilbhliantúil.
Críochnaigh	Sciath tipiciúil	Iompar amuigh faoin aer	Nóta costais
Galbhánuithe te-tumtha	55–85 µm (EN ISO 1461)	Saol seirbhíse is faide, caighdeánach do loingis ar cíos	Cuireann sé 4-6% leis an bpáirtmheáchan
Réamh-ghalbhánuithe	15–25 µm	Saol gearr go meánach, lag san aer cósta	Gearr imill agus welds gan chosaint
Péinteáilte	40–80 µm eapocsa nó ailcíde	Teastaíonn athobair laistigh de chúpla bliain	Is ísle chun tosaigh, sceallóga ag tionchar
lom nó oiled	Dada	Úsáid láithreach amháin	Le haghaidh páirteanna a phéinteáil níos déanaí

Tugann caighdeáin na pointí tagartha: EN 12810 agus EN 12811 maidir le scafallanna córais, BS 1139-5 i margadh na RA, a bhfuil ardáin oibre acu atá deartha go coitianta chun aicme 3 (200 kg/m²) nó aicme 4 (300 kg/m²) a luchtú. Deir Hyson go leanann a tháirgeadh scafall ISO 9001, BS 1139 agus EN 74 , le táthú go nósanna imeachta AWS agus EN. Ansin seiceáil trí rudaí fisiceacha: tiús bhalla ag deireadh an fheadáin, straightness thar an fad iomlán, agus weld spatter taobh istigh den fheadán a sliseanna amach ar an ardán thíos.

Páirteanna Glais Fáinne a Cheannach: Seicliosta Gearr Sula Ordaíonn Tú

Fíoraigh céimseata rosette ar dtús - páirc, leithead sliotán agus tiús lann - i gcoinne an chórais atá ar an láithreán cheana féin.
Iarr teastais mhuilinn agus tuairisc thiús galbhánaithe, ní grianghraf de phailléid.
Deimhnigh an grád cuid de réir coda: caighdeáin agus mórleabhair i Q355B, pleancanna agus cláir ladhar go minic i Q235.
Comhaontaigh cóimheas spártha le haghaidh dingeacha, bioráin agus gearrthóga roimh iad a sheoladh, ní tar éis an chéad seachadta.
Seiceáil pacáil agus luchtú: cuachtaí de réir faid, plean lódála amháin in aghaidh an choimeádáin, meáchan fíoraithe i gcoinne an tsonraisc.

Más fearr leat gan an seicliosta sin a rith i gcoinne soláthraí nach ndearna tú iniúchadh air riamh, seol do mhéideanna bá, airde ardaitheoir agus rang ualaigh chugainn agus tiocfaimid ar ais le liosta páirteanna agus seiceáil líníochta.

Is rudaí simplí iad páirteanna scafall glas fáinne taobh istigh de chóras neamhfhorleathan. Meaitseáil an chéimseata, meaitseáil an grád agus bailchríoch, agus comhair na codanna beaga san ord céanna — cinneann na trí rud sin cé acu a chuirtear suas nó nach gcuirtear ar ais seachadadh.

Déanann Hyson scafall glas fáinne agus a chuid gabhálais i Nantong na Síne, mar aon le foirm-obair chruach agus struchtúir chruach throma, i ngléasra 15,000 m² le gearradh léasair, lúbthachta agus táthú deimhnithe faoi aon díon amháin. Soláthraítear páirteanna galbhánaithe te-tumtha, agus déantar orduithe isteach a sheiceáil i gcoinne patrún rósanna reatha an chustaiméara sula gcuirtear tús le táirgeadh. Deir cúig bliana déag de thaithí agus soláthar fadtéarmach do chonraitheoirí bonneagair rud éigin faoin oifig líníochta - ach is é an tsonraíocht ar do líníocht fós an rud a chinneann an t-ordú.
